- CZG型垂架式中心传动刮泥机
详细信息
加工定制：是 品牌：振云 型号：CZG 总功率：0.25-0.55 kw 周边线速度：2.5-4 m/min 无故障时间：10000 h 周边池深：2.5-6.0m 一、概述
该机一般用于池径12 米～40米的圆形沉淀池，靠静水压力或输送泵作用下将污泥或物料及时排出。
二、结构及工作原理
CZG型垂架式中心传动双臂刮泥机用于污水处理厂 和工业生产物料的沉淀浓缩池 ，其工作原理：原水（污水）由中心进水管流入，经中心配水筒布水后，沿径向以逐渐减小的流速向周边流去，污水中的悬浮物被分离而沉降于池底。刮泥板将沉降在池底的污泥刮集至集泥斗内，通过排泥管排出，以便进一步的处理；撇渣系统（选择件）将池面的浮渣撇向浮渣筒（选择件）流出池外。
如图1所示， CZG 垂架式中心传动双臂刮泥机由 1 工作桥、2 撇渣系统（选择件）、3 刮臂、4 刮板、5 拉杆、6 小刮板、 7 稳流筒、8 驱动装置、9 旋转竖架、10 配重块等组成。当运行过程中，由于刮板、刮臂受异物卡塞等意外原因导致过载工作时，自动报警停机。
三、主要特点
对周边池顶水平度和路面强度无要求，土建简单 ；
对称双臂刮泥，刮泥效果好 ；
双重过载保护，工作可靠；
配有小刮板，泥斗污泥不会沉积；
当使用在浓缩池刮泥时，可在刮臂上配置浓缩栅，提高浓缩效果 。
四、外型结构和主要技术参数
CZ型垂架式中心传动刮泥机见图1 ，安装基础图见图2 ，主要技术参数见下表。
主要技术参数表
注：1、除表中的规格外，还可以根据用户需要生产其它规格型号和沉淀池直径的刮泥机，池边深和周边线速度也可以由用户确定。参数
型号池直径φD（m） 池边深
H（m）φD1
(mm)φD2
(mm)φD3
(mm)臂端线速度m/min 电机功率
（kw）B
(mm)H1
(mm)CZG-12 12 2.5～4.0 1300 2200 2000 2.5～4.5 0.25/0.18 400 400 CZG-14 14 1300 2500 2200 400 400 CZG-16 16 1300 2800 2400 400 400 CZG-18 18 1300 3000 2500 0.37/0.25 500 500 CZG-20 20 1300 3200 2800 500 500 CZG-24 24 4.0～6.0 1600 3500 3000 500 500 CZG-28 28 1600 3800 3300 500 550 CZG-30 30 1600 4000 3400 0.55/0.37 500 550 CZG-35 35 1600 4500 3600 550 600 CZG-40 40 1600 5000 4200 550 600
2、出水堰板，撇渣系统，浓缩栅为选择件，需要时，请在订货合同中说明。
3、表中功率一栏，较大者适用于初沉池，较小者适用于二沉池。

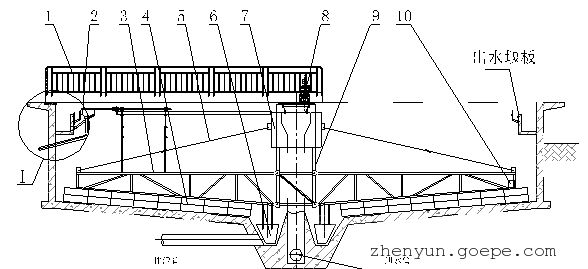

图1 CZG 垂架式中心传动刮泥机

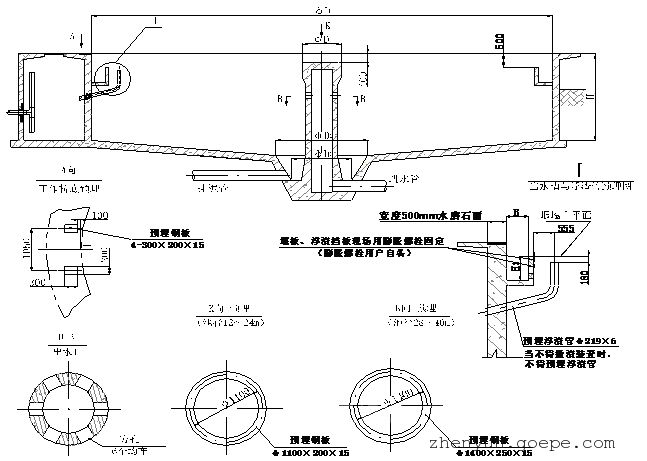

图2 CZG垂架式中心传动刮泥机安装基础图 -
-
