- CZ不锈钢插板闸门振云
详细信息
品牌：振云 型号：CZ 加工定制：是 连接形式：卡套 材质：不锈钢 用途：截止 压力环境：常压 工作温度：常温 适用介质：水 密封形式：软密封式 外形：中型 一、结构和特点
本设备主要由不锈钢闸板门、门框、启闭机、P型止水橡胶密封组件、导向块等组成。
闸门关闭时三边止水，在水压作用下闸板压紧P型止水橡胶实现渠道密封止水。
二、主要技术参数和安装要求
1．不锈钢闸板门允许*大工作水压0.02MPa；
2．正向安装，不锈钢插板闸门*大泄漏量≤1.25L/min·m；
3．启门*大手动操作力≤150N。
三、供货范围
1．装配完整的闸门及启闭机，根据运输许可度采用整机发货或分部件发货现场组装。
2．不含预埋件（本公司提供预埋件详图）。
四、材质说明
门板 不锈钢304
门框（含闸槽、横梁） 不锈钢304
启闭螺母 铜合金
启闭机丝杆 不锈钢2Cr13调质处理
P型密封条 丁腈橡胶
五、外形尺寸、预埋件和安装尺寸图

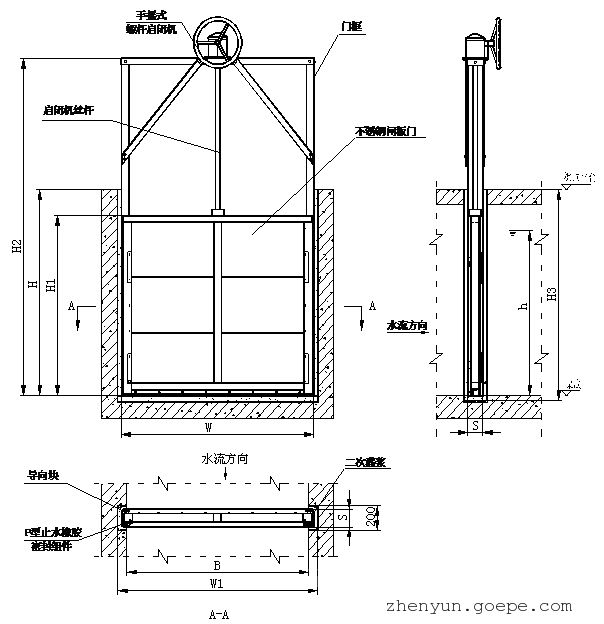

1．CZ型不锈钢插板闸门（配手动启闭机）外形尺寸图

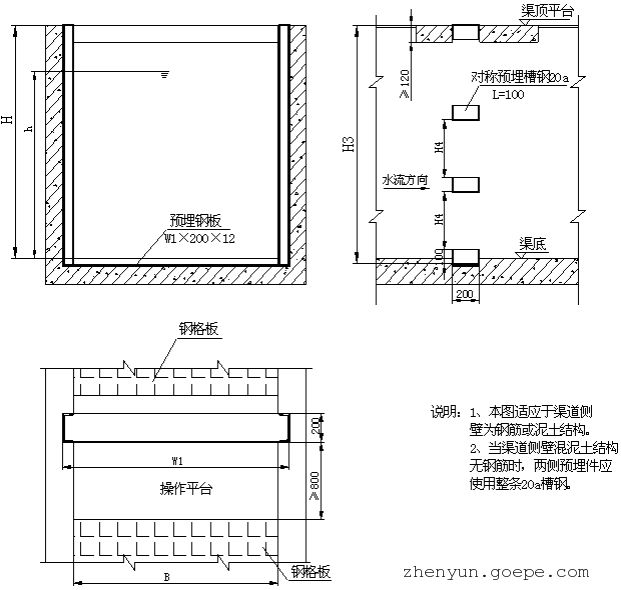

2．CZ型不锈钢插板闸门预埋件图

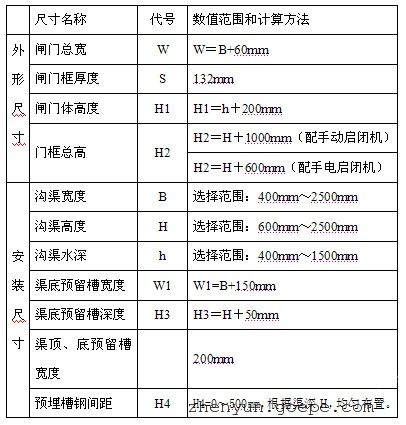

CZ型不锈钢插板闸门外形尺寸及安装尺寸
说明：
1、定制CZ型不锈钢插板闸门时，请用户提供表中H、B、h数据及安装基础图，
如无特殊说明，插板闸门一律采用手动操作。
2、若选择手电两用启闭方式，电机功率可咨询我司确定。 -
-
