中心传动单管吸泥机ZXJ

中心传动单管吸泥机ZXJ
详细信息

加工定制：是品牌：振云型号：ZXJ
总功率：0.37-1.1 kw 周边线速度：2.5-4 m/min 设备自重：5.7-16.5 t

一、概述
　　用于城市污水处理厂和工业废水处理中辐流式圆形沉淀池特别是生化处理后混合液的沉淀，排除沉降在池底的污泥和撇除池面的浮渣。该系列吸泥机既适用于周边进水周边出水的沉淀池，也适用于中心进水周边出水的沉淀池。
二、结构及工作原理　
如图1-1 所示，ZXJ中心传动单管吸泥机由1工作桥、2 中心驱动系统、3 中心柱、4 中心竖架、5 密封圆筒、6 吸泥管、7 排渣筒及撇渣装置，8 支撑桁架，9 溢流堰板和浮渣挡板等组成。对于周边进水周边出水二沉池，一般还需安装10 挡水裙板，对于中心进水周边出水二沉池，如图2-2，需要安装11稳流筒，才能达到*佳沉淀效果。　　
对于周进周出池形，混合液经进水槽配水孔管流入导流区后经孔管挡板折流，下降到池底污泥面上并沿泥面向中心流动，汇集后呈一个平面上升，在向池中心汇流和上升过程中分离出澄清水，并反向流到池边的溢流堰下泻到出水槽，形成大环形密度流，污泥则沉降到池底部，在整个沉淀池底形成一层浓度较高的泥层。因此，周进周出沉淀池由于进出水悬浮物浓度差所引起的异重流流态改变了沉淀区的流态，有利于固液分离，容积利用率高，沉淀池表面负荷可适当提高。
　　吸泥机工作时，驱动装置带动吸泥管在沉淀池底缓慢旋转，由于吸泥管、中心密封圆筒以及污泥排出管组成一个密封的排出通道，在内外液位差的作用下，池底污泥被吸泥管吸入，从污泥排出通道中流出池外。在吸泥管与池底间有倾斜45度的液化板，即使池底比重较大的惰性污泥也能彻底吸走。可由污泥池的套筒阀控制沉淀池内外的液位差，从而控制污泥排出量。同时池面浮渣被撇渣装置刮到排渣筒排出。
　　对于中进周出池形原水从中心进水管进入，在稳流筒的作用下以逐渐减小的流速向周边运动。污泥在重力作用下沉降，在整个沉淀池底形成一层浓度较高的泥层，上清液则向上流动，从周边溢流堰排出。排泥过程与周边进水周边出水池形相同。
三、主要特点
   ZXJ中心传动单管吸泥机根据水力学理论和沉淀池底部污泥特性设计，它采用变径异型管制成吸泥管，可以在整个池底及时地收集污泥而且不搅动沉降层，与其他吸泥机相比，可以提高排泥浓度 20%～30%，从而大辐度提高污泥脱水效率，降低污泥脱水成本。
　　采用先进技术设计的吸泥管可以及时地将沉积在池底的污泥吸净，从而确保池底污泥不会长时间沉积，防止磷的再释出，保证除磷效果。
　　选用周边进水周边出水池形，还可以提高沉淀池的水力负荷，提高沉淀池容积利用率；
　　本产品采用先进的驱动系统和过载保护装置，运行可靠，能耗省，使用寿命长。
四、型号说明
　　

五、外形结构和主要技术参数
　　 ZXJ型中心传动单管吸泥机见图 1-1 ， ZXJ-Z 型中心传动单管吸泥机见图 1-2,
主要技术参数见表 1.1 。

表 1.1 主要技术参数

注：1、可以根据用户需要生产其它沉淀池直径的吸泥机。
　　2、表中池深H 为周边池深（假设池壁与池底无过度小斜坡时）。本公司的ZXJ 型单管吸泥机适用于平底吸泥，此时H 即为池深。
　　3、表中重量为主机重量，不含溢流堰板、浮渣挡板、挡水裙板、排渣堰门等附件。
六、订货说明
　　1、订货时请提供二沉池的设计流量（*大、*小、平均值），池径、池深回流比等工艺参数及吸泥机的数量。
　　2、请提供每一个二沉池的进水方位。
　　3、需要溢流堰板、浮渣挡板、挡水裙板、排渣斗、排渣堰门、套筒阀等附件时，请予注明。
　　4、用户有其它特殊要求时，经协商后确定。
5、本公司为用户提供安装、调试和完善的售后服务。
　

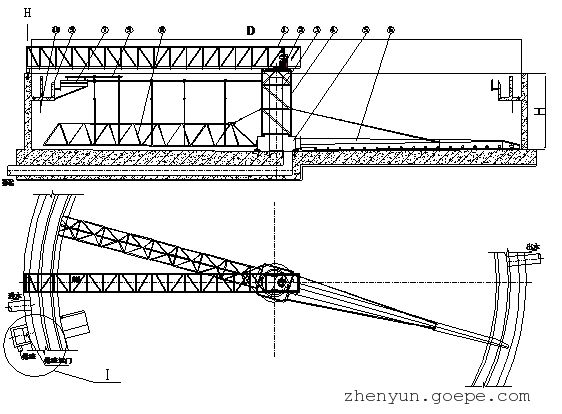

图 1-1 ZXJ 型中心传动单管吸泥机
　　　

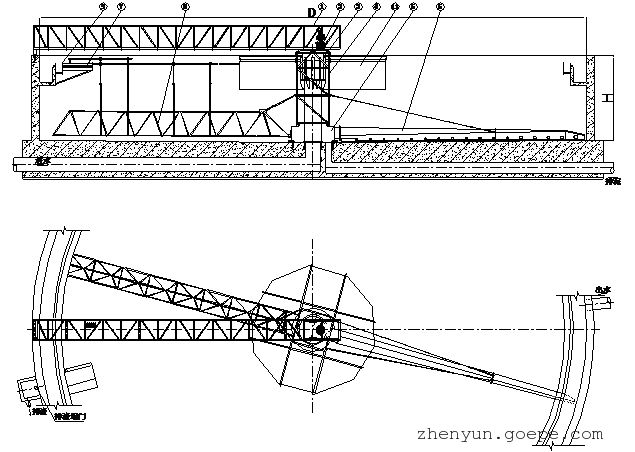

  图 1-2 ZXJ-Z 型中心传动单管吸泥机

七、土建预埋件图
　

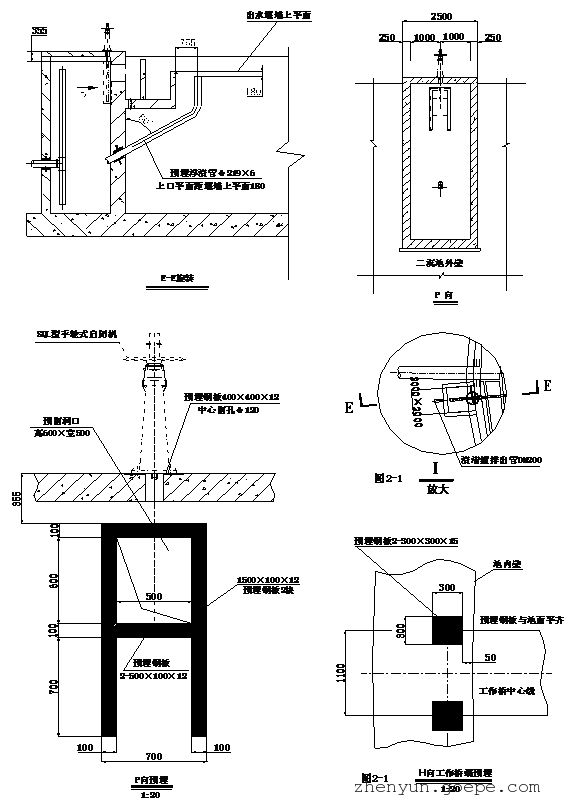

图 1-3 沉淀池池周预埋件图

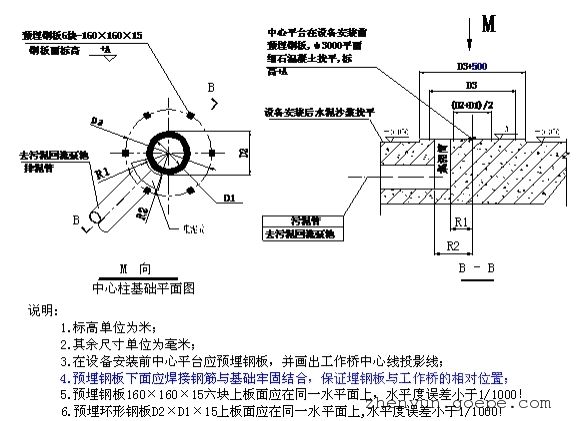

图 1-4 沉淀池中心平台预埋件图

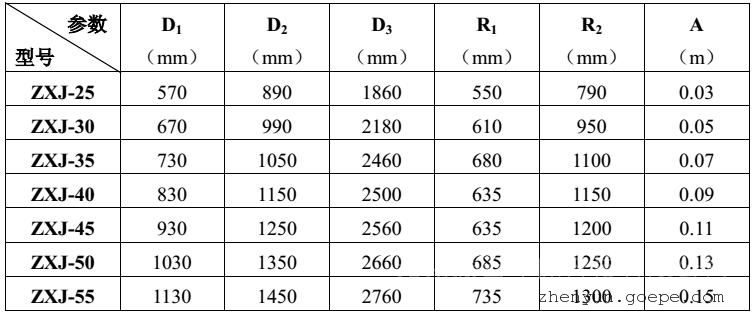

  表 1.2 ZXJ 型中心传动单管吸泥机中心平台及预埋件尺寸表

说明： 1 、表 1.2 中 D 为沉淀池*大内壁直径，其余参见图 1-4 标注；
       2 、如实际基础与本表不符，应及时书面通知本公司技术部。
