ZQX周边传动全桥式多管吸泥机振云

ZQX周边传动全桥式多管吸泥机振云

详细信息

加工定制：是	品牌：振云	型号：ZQX
总功率：0.74-1.5 kw	周边线速度：1.6-2.5 m/min	无故障时间：10000 h
材质：水上碳钢，水下不锈钢

一、概述
　　用于污水处理厂辐流式圆形沉淀池，排除沉降在池底的污泥和撇除池面的浮渣。主要用于中心进水周边出水的二沉池，也可以用于周进周出池形，也可以用于周进周出池形。
二、结构及工作原理
ZQX周边传动全桥式多管吸泥机用于污水处理厂中的辐流式圆形沉淀池，排除沉降在池底的污泥和撇除池面的浮渣。
　　ZQX周边传动全桥吸泥机由1工作桥、2 中心支座、3 集泥槽、4 吸泥管、虹吸管和真空引水与吸泥管冲洗系统、5中心泥罐（自吸专用）、6 驱动行走装置、7 排渣浮筒及撇渣装置、8 集电装置、9 溢流堰板和浮渣挡板、10 电控柜等组成。本公司备有各种型号完整的沉淀池工艺条件图供选用。
　　原水经沉淀池沉淀后，上清液从溢流堰排出，污泥在重力作用下沉降，在整个沉淀池底形成一层浓度较高的泥层。两套驱动行走装置同步带动工作桥、集泥槽和吸泥管系绕沉淀池中心旋转，带动刮泥板将池底污泥刮集至各吸泥管口，在液位差的作用下，污泥经吸泥管、集泥槽排至中心泥罐，再通过中心排泥管排出池外，同时池面浮渣被撇渣装置刮到排渣浮筒排出。每个吸泥管上端设有流量调节器，以调节各吸泥管的流量。
三、主要特点
　　优化设计的吸泥管间距、吸泥管断面尺寸和泥槽与虹吸管结构型式尺寸能保证吸泥系统均匀彻底地吸去分布在沉淀池底的污泥；
　　与池底吻合、角度合理的折线型刮泥组件把整个池底的污泥分别刮集至各吸泥管吸口，能有效防止局部积泥；
　　上圆下扁的吸嘴结构能有效提高吸泥浓度；
　　每根吸泥管上部均配装有套筒式节流阀，结构合理，操作省力，对吸泥流量调节效果好，操作手柄安装在工作桥活动格板下面，既便于观察又便于操作，还不影响桥上行走，使得工作桥整体美观；
增加吸泥管冲洗系统（选择件）能解决因停电等造成的吸泥管堵塞问题；
　　优化设计的出水槽清洗机构能对出水槽两侧面和底面进行全方位有效清洗；
　　驱动行走轮外包实心高耐磨聚氨酯橡胶，不需轨道，不粘路面，强度高，寿命长；
　　驱动控制系统采用可预调的法国施奈德（原装进口）电子保护器，能有效防止超负荷过扭矩损坏设备，同时具备电机过流、过压、缺相等多种保护功能；
　　中心支座配装大型回转支承，强度高、刚性好、设备运转平稳寿命长；
　　两头高中间低的驱动机架，工作桥受力状态改善，稳定性提高，同时桥体重心低，设备运转平稳，上下桥方便。

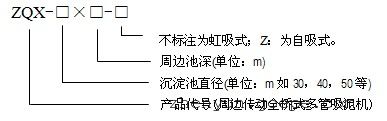

四、型号说明
　　

五、外形结构和主要技术参数
　　ZQX-Z 周边传动全桥吸泥机见图1，主要技术参数见表1 。

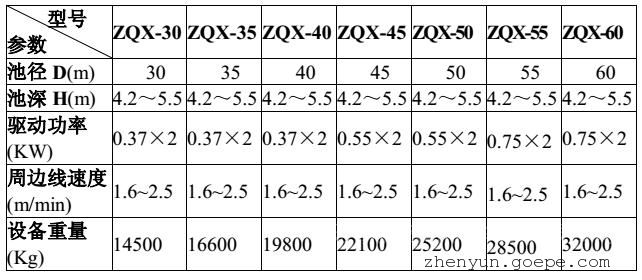

表1 主要技术参数

注： 1、可以根据用户需要来生产其它沉淀池直径的吸泥机。
　 2、表列功率为常规运行功率，真空引水（兼吸泥管冲洗）系统功率为0.75KW。

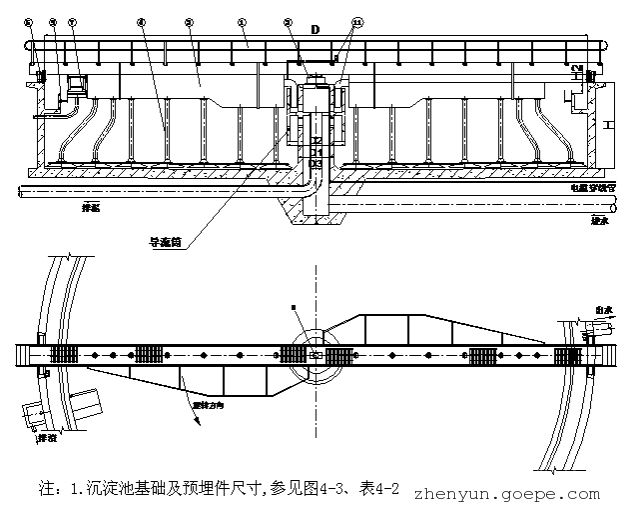

图1 ZQX 型周边传动全桥（虹吸式）吸泥机

图2 ZQX-Z 型周边传动全桥（自吸式）吸泥机

注：沉淀池池底、出水堰及预埋件尺寸参见图3、表2

六、安装基础与安装尺寸
　　沉淀池以及安装基础主要尺寸见表2 ，沉淀池其余尺寸由用户自行确定，池底可以为平底也可以有一定的坡度。

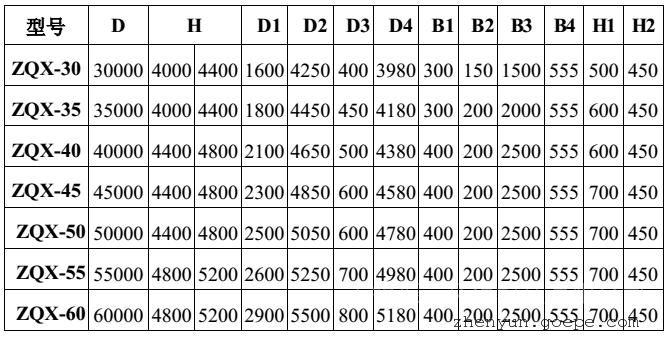

表2 安装基础主要尺寸（参见图1 和图3 ）单位：mm

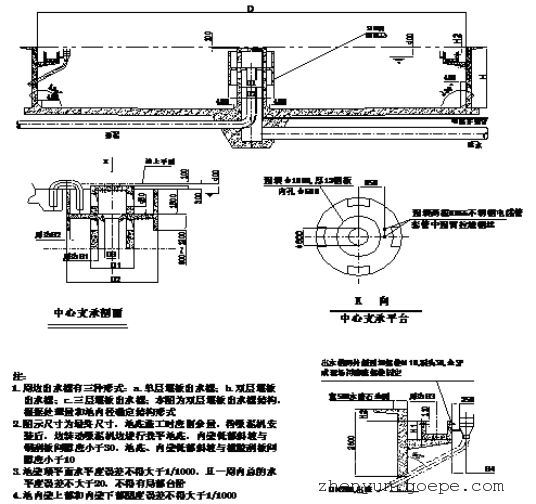

图3 ZQX型周边传动全桥式多管吸泥机基础
