| | 加工定制：是 | | 品牌：振云 | | 型号：GZG | |
| | 总功率：0.37-0.75 kw | | 周边线速度：1.5-3 m/min | | 无故障时间：10000 h | |
一、概述
用于城市污水处理厂、自来水厂以及工业废水处理中辐流式圆形沉淀池，排除沉降在池底的污泥和撇除池面的浮渣；用于辐流式污泥浓缩池中，排除沉降在池底的污泥，并可根据需要撇除池面的浮渣。
二、结构及工作原理
GZG周边传动刮泥机用于城市污水处理厂、自来水厂以及工业废水处理中辐流式圆形沉淀池和浓缩池中，排除沉降在池底的污泥和撇除池面的浮渣。
GZG 半桥式周边传动刮泥机由驱动装置、工作桥、主刮泥装置、辅助刮泥装置、中心转盘、撇渣装置、溢流堰板和浮渣挡板、集电装置等组成。沉淀池结构分为中进周出和周进周出两种池形，其中稳流筒可选择砼结构或钢制，对于周进周出池形，供货范围还应包括进水孔管，挡水裙板等。
驱动装置带动刮泥机绕沉淀池中心旋转，原水经沉淀池沉淀后，上清液从溢流堰板排出，沉淀于池底的污泥，在对数螺旋曲线形刮板的推动下，缓慢地沿池底流向中央集泥槽内，通过排泥管排出。同时池面浮渣被撇渣板刮集至浮渣挡板附近的区域，当撇渣装置耙渣板经过浮渣筒时，浮渣被刮至浮渣筒落渣口，水流冲洗浮渣通过排渣管排出到池外旁边的浮渣井中。合理的浮渣井结构使得渣水有效分离。
GZG 周边传动刮泥机还可以用于辐流式污泥浓缩池中，这时在工作桥下安装竖向栅条，可提高污泥浓缩效果。
三、主要特点
刮泥板采用一条整体连续对数螺旋曲线形式，刮泥效果好；
采用耐磨工程塑料滚轮支撑刮板沿池底行走，运行安全，越野性能好；
半桥式刮泥机除主刮泥装置外，还安装有独特的辅助刮泥装置，确保及时排泥工作桥采用桁架结构，桥上踏面为花纹钢板，强度高，重量轻，能耗省；
驱动行走轮外包实心高耐磨聚氨酯橡胶，不需轨道，强度高，寿命长。
四、型号说明
五、外形结构和主要技术参数
GZG 周边传动刮泥机见图 1-1 、图 1-2 ，主要技术参数见表 1-1 。
图 1-1 GZG 周边传动刮泥机（半桥式）

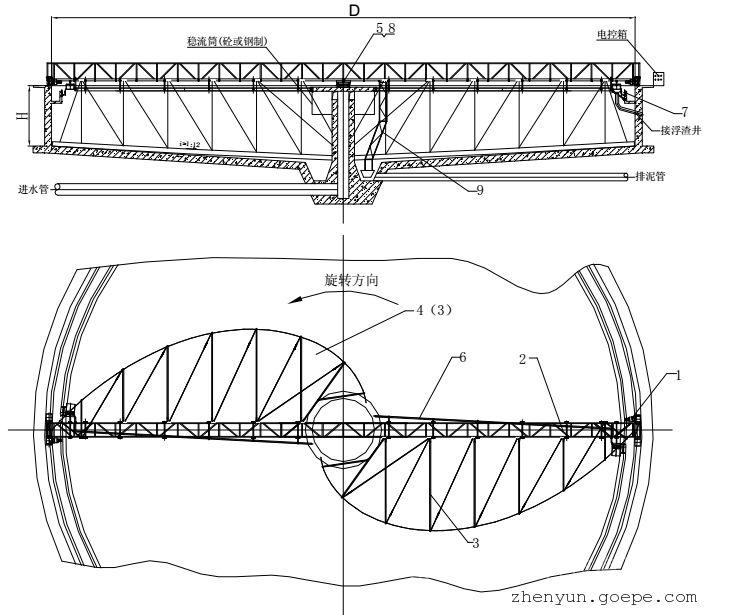

图 1-2 GZG-Q 周边传动刮泥 机（全桥式）
主要技术参数表
注：1、根据用户的需要可生产其余直径的刮泥机。
2、表中周边线速度二沉池取小值1.5～2.5 ，初沉池取大值2～3 。
六、沉淀池池型结构及预埋件图
如图1-3所示为周边传动刮泥机沉淀池的池型结构及预埋件图，池径D、周边池深为H。
图1-3中央集泥斗的深度可由用户自行确定，只须保证排泥方便即可。在图1-3 中的中心支墩可设计成带砼结构导流筒的形式，此时B-B图中16块预埋钢板可取消，在中心支墩下悬挂钢结构的稳流筒时，可直接将稳流筒焊接在16块预埋钢板上。当稳流筒直径≥4500时，可固定在钢制支撑架上，中心支撑平台不必作得过大，支撑架固定在中心支撑平台和中心支柱外圆挑梁的预埋钢板上（参见图1-4 ）。
注：沉淀池底坡度i≥0.015为宜，一般取i＝0.05～0.1。用户在设计沉淀池时，可以参考图1-1、图1-2，图1-3，首先按照实际处理量和具体使用场合，选择合适的池径、池深和池底坡度，计算确定出水堰槽的结构形式，确定进、出水管、进、出泥管规格，根据污水处理厂总体布局来确定进出管路、电缆预埋管路等方位，然后再绘制出详细的刮泥机沉淀池池形图。本节图示均为中心进水周边出水池型，对于周边进水周边出水池形未列出，本公司可为用户设计和提供各种使用场合和不同形式的刮泥机沉淀池池型图。
图 1-3 沉淀池土建预埋件图（适用于钢制稳流筒直径≤ 4500 的场合）
（图中尺寸见表 1-2 ）
图 1-4 沉淀池土建预埋件图（适用于钢制稳流筒直径＞ 4500 的场合）
表1-2 沉淀池尺寸表
